¿Qué es el corte por chorro de agua?

La máquina de corte por chorro de agua utiliza un chorro de agua hiperbárico para cortar y erosionar los materiales. El corte de esta máquina es de una precisión inigualable. Esta máquina industrial es prácticamente utilizada para el corte de alta precisión. El corte por chorro de agua permite el mecanizado de piezas técnicas y puede cortar casi todos los metales. Puede ser en control numérico (cnc).

El corte por chorro de agua es a menudo el proceso más eficaz para muchos campos de actividad como la mecánica, caldereros, diseñadores, integradores, etc…

  • Innovador
  • Económica
  • Rápido
  • Hecho a medida
  • Formas de corte complejas
  • Corte de todo tipo de materiales
  • Corte en frío

El principio de la máquina de chorro de agua

A menudo el agua (o el líquido) puede contener aditivos para ayudar en el corte del material. Una vez que el chorro de agua supersónica se acopla a un abrasivo (arena, granate,…), la máquina puede cortar piedra, granito, mármol,… ¡hasta un grosor de 600 milímetros!

Podemos diferenciar entre 2 tipos de corte por chorro de agua en la técnica de corte:

  • Corte por chorro de agua puro: es decir, sin mezclar el chorro de agua de un abrasivo. Esta técnica permite el corte de materiales que pueden ser cortados con un cortador.
  • Corte con agua cargada con un abrasivo: el agua y la arena pasan por una boquilla, luego esta mezcla pasa por el barril de enfoque. Este chorro de agua a muy alta presión (hasta 6150 bares) es entonces propulsado en un punto preciso que permite un corte muy potente.

La velocidad de propulsión del chorro de agua es impresionante:

  • a una velocidad de 900 m/s a 4135 bares (aproximadamente 3 veces la velocidad del sonido)
  • a una velocidad de 1200 m/s a 6150 bar (unas 4 veces la velocidad del sonido)

Hay un material que no se puede cortar con un corte de chorro de agua: el vidrio templado. Este material se rompe en los primeros milímetros de corte.

Corte por chorro de agua, bueno para el medio ambiente

Esta máquina es muy buena para el medio ambiente ya que no produce gas, polvo, vapor o humo. El ruido generado por este tipo de máquina es de 90 decibeles, sin embargo, este sonido puede ser reducido mediante la inmersión de la copa.

Las máquinas de última generación incorporan un cabezal montado en dos ejes y un algoritmo que compensa el único punto débil del chorro de agua: el tiro. Esta técnica es muy buena en línea recta ya que permite una mayor velocidad de corte pero muestra puntos débiles al cambiar de dirección: fuertes desaceleraciones.

Ejemplo de velocidad de corte en mm / min

Espesor de los materiales 5mm 10mm 15mm 20mm 30mm 50mm 100mm
Granito2974121103574144821478
Mármol 467225471261124706336123
Azulejos y baldosas de cerámica 88594835308722101337637233

Estos valores representan la velocidad máxima de separación y se obtienen trabajando a 4100 bares, 3,7 litros / minuto y 580 gramos / minuto de abrasivo. Para un corte en bruto, cuente el 80% de estos valores y el 40% para un corte de calidad. Estos valores son teóricos y no contractuales.

Para concluir, esta máquina de chorro de agua es una máquina de precisión capaz de mecanizar grandes piezas con muchas ventajas. Eficaz en pequeñas o grandes series. Estas máquinas herramientas especiales están optimizadas para el taladrado de todos (o casi todos) los tipos de materiales.


Vocabulario asociado : Subcontratistas, Rebaba, Cizalla, Aditivo, Aserrado, Máquina de corte por láser, Pulido, Pesado, No ferroso, Acero dulce, Equipo industrial, Corte por láser, Unitario, Titanio, Robotizado, Ferroso, Acero inoxidable, Marcado láser, Materiales compuestos, Corte láser, Prototipo, Corte láser, Tratamiento de superficies, Plástico, Térmico, Subcontratación, Máquina láser, Tratamiento, Estampado, Desbarbado, Fresado, Plegado, Soldadura, Mecánica de soldadura, Corte, Prototipado, Láser de fibra, Mecánica, Mesa de corte, Calderería, Grabado láser, Oxicorte, Plegado, Corte por plasma, Punzonado, Fresado, Chapa, Metalistería, Bomba hidráulica

: 4/553


thibaut Máquina de corte por chorro de agua / TWJ 3317 / 3 o 5 ejes

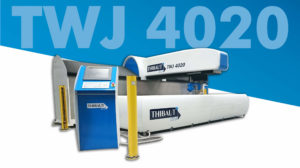

thibaut Máquina de corte por chorro de agua / TWJ 4020 / 3 o 5 ejes
